Carcasses de dispositius sense fils de potència de microones

Visió general del producte

Els paquets de potència de Surface Mount Device (SMD) són solucions compactes i d’alt rendiment dissenyades per a envasos moderns de RF sense fils . Aquests paquets proporcionen una excel·lent dissipació tèrmica i un rendiment elèctric per als transistors de potència en un factor de forma sense superfície. En eliminar els cables tradicionals i utilitzar una construcció de ceràmica de diverses capes amb un dissipador de calor metàl·lic integrat, aquests paquets de ceràmica ofereixen un disseny de baix perfil amb inductància parasitària molt baixa, cosa que els fa ideals per a aplicacions d’alta freqüència. Estan dissenyats per a un muntatge automatitzat de recollida i lloc, que permet la fabricació de gran volum i rendibilitat dels amplificadors de potència de RF.

Especificacions tècniques

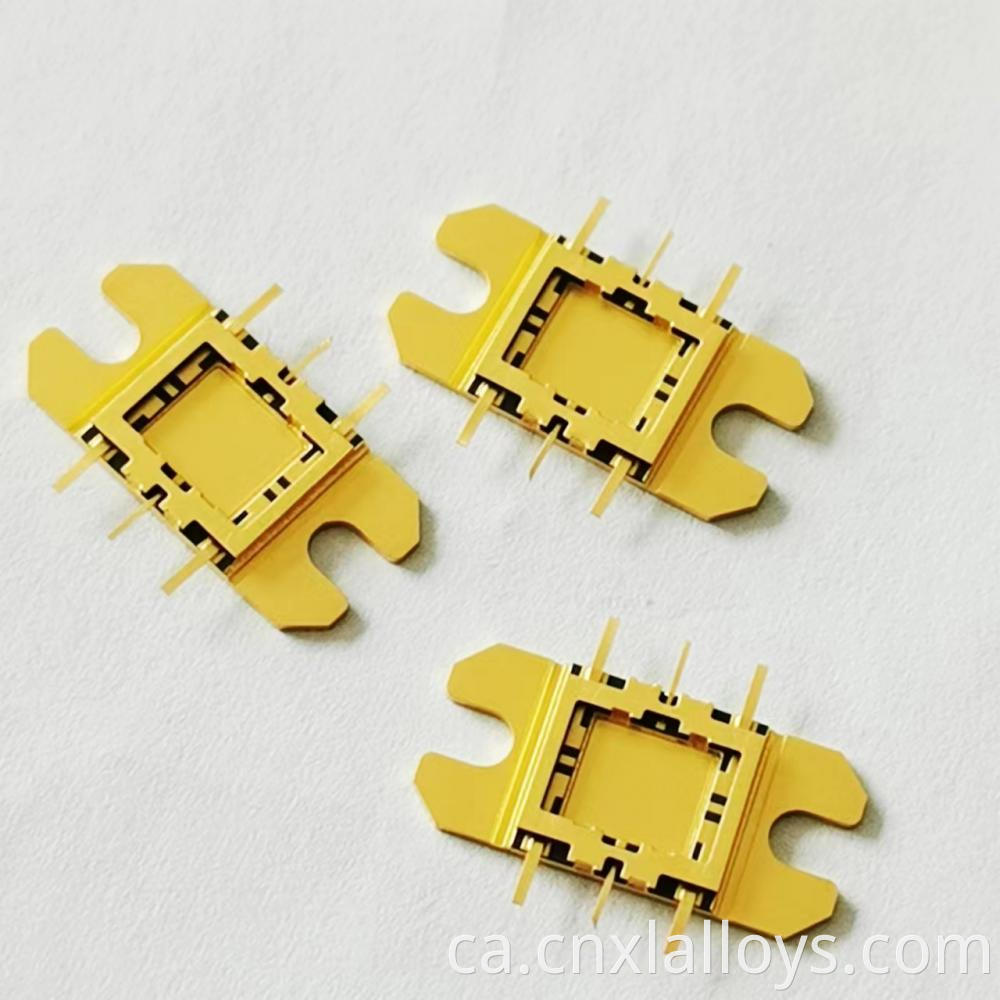

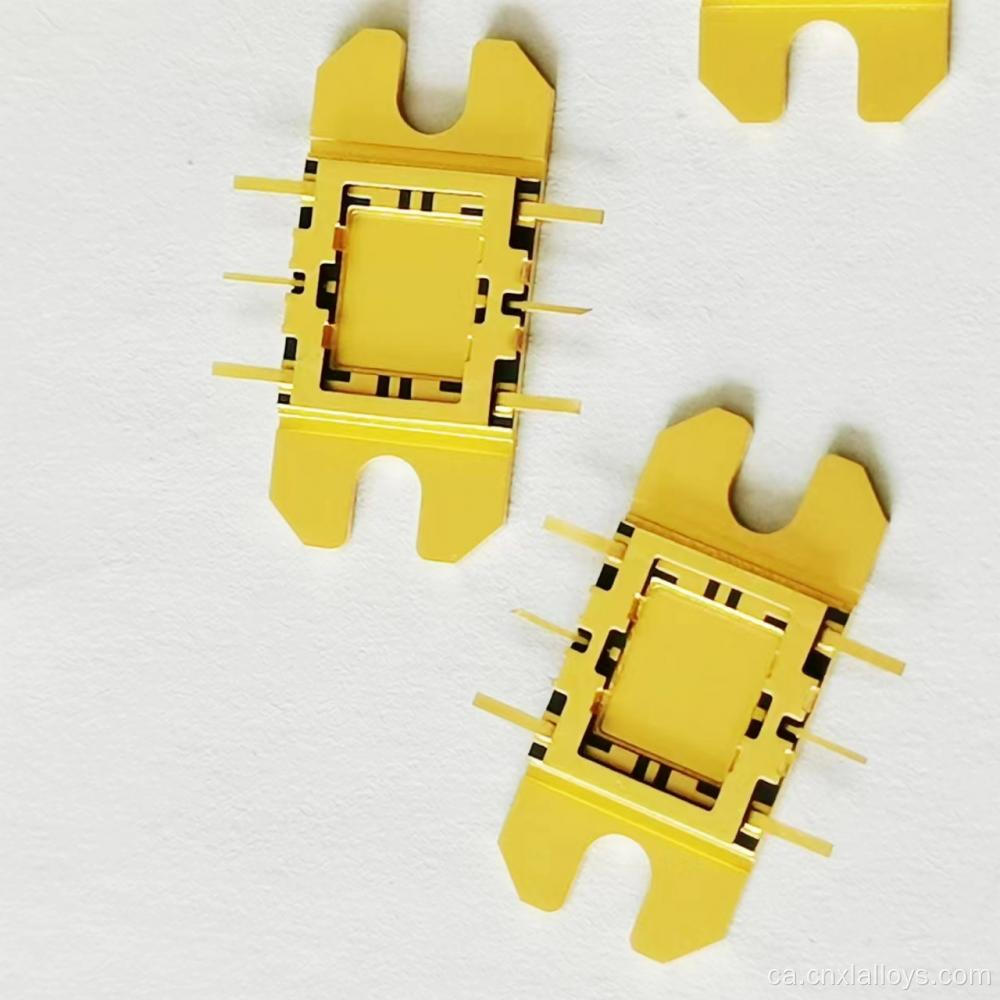

Imatges de producte

Característiques i avantatges

• Excel·lent rendiment d’alta freqüència: el disseny sense plom minimitza la inductància i la capacitança paràsits, donant lloc a un millor guany, eficiència i amplada de banda per als amplificadors de radiofreqüència.
• Via tèrmica superior: El dissipador de calor metàl·lic integrat proporciona una ruta tèrmica directa i de baixa resistència des del transistor fins al PCB, garantint un refredament eficient.
• Dissenyat per a la fabricació automatitzada: el format SMD és completament compatible amb les línies de muntatge SMT estàndard, reduint els costos de fabricació i augmentant el rendiment.
• Compacte i lleuger: el disseny de baix perfil i sense plom permet una densitat de circuit més elevada i és ideal per a aplicacions limitades a l’espai.
• Alta fiabilitat: construït amb un conjunt de material robust que es demostra que suporta les tensions tèrmiques i mecàniques del muntatge i el funcionament.

Visió general del procés de producció

1. Processament de ceràmica: les capes ceràmiques d'alumina d'alta puresa són fosa, punxades i impreses amb metalització de tungstè.
2. LAMINATIVA I COPIR: les capes de ceràmica s’apilen i es disparen a temperatura alta per formar una estructura monolítica.
3. Brazing: el dissipador de calor metàl·lic i els elèctrodes d'E/S són arrossegats al cos ceràmic en una atmosfera controlada.
4. Plating: el paquet experimenta níquel electrolític i placa d'or per a la protecció i la soldabilitat.
5. Inspecció de qualitat: es realitza una inspecció 100% visual i dimensional per assegurar la qualitat.

Escenaris de sol·licitud

Aquests paquets SMD són l’opció preferida per a una àmplia gamma d’aplicacions sense fils modernes:

• Petites capçaleres de ràdio i de ràdio remots per a xarxes 5G
• Sistemes de ràdio portàtils i mòbils
• Enllaços aviònics i de comunicació drone
• Mòduls RF i conjunts de diversos xips

Preguntes freqüents (preguntes freqüents)
