Carcasses d’energia de microones sense fil

Carcasses d’energia de microones sense fil

Get Latest Price

Tipus de pagament:	T/T,Paypal
Incoterm:	FOB
Min. Ordre:	50 Piece/Pieces
Transport:	Ocean,Land,Air,Express
Port:	Shanghai

Contacta ara

Descripció del producte

Atributs del producte

Embalatge i lliurament

Descripció del producte

Other information

Atributs del producte

Model núm.: QF253

Marca: XL

Place Of Origin: China

Embalatge i lliurament

Unitats de venda

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Descripció del producte

Paquets de transistor de potència a l'estil per a RF i microones

Visió general del producte

Els nostres paquets de potència a l'estil (transistor) són solucions hermèticament segellades i d'alta fiabilitat per a transistors discrets de potència de RF. Aquests paquets elèctrics clàssics presenten una robusta capçalera metàl·lica (base) per a una excel·lent dissipació tèrmica, amb cables que passen per segells de vidre a metall o ceràmica a metall per proporcionar connexions elèctriques aïllades. Aquest disseny està optimitzat per a aplicacions d’alta potència i proporciona un recinte hermètic resistent i hermètic que confia en els sistemes industrials, militars i aeroespacials més exigents. Oferim una gamma de esquemes JEDEC estàndard, inclosos TO-3, TO-254, TO-257 i TO-258.

Especificacions tècniques

Parameter	Specification
Package Types	TO-3, TO-254, TO-257, TO-258, and custom variants
Base Material	WCu, MoCu, or Oxygen-Free Copper (TU1)
Optional Heat Sink	Can be integrated with a Beryllium Oxide (BeO) ceramic heat sink for maximum thermal performance
Insulator	Alumina ($Al_2O_3$) Ceramic or high-integrity glass seals
Lead Material	Kovar (4J34) or Copper-Cored Kovar for high current handling
Hermeticity	True hermetic seal compliant with MIL-STD-883
Compliance Standard	GJB923A-2004 (General specification for packages of semiconductor discrete devices)

Imatges de producte

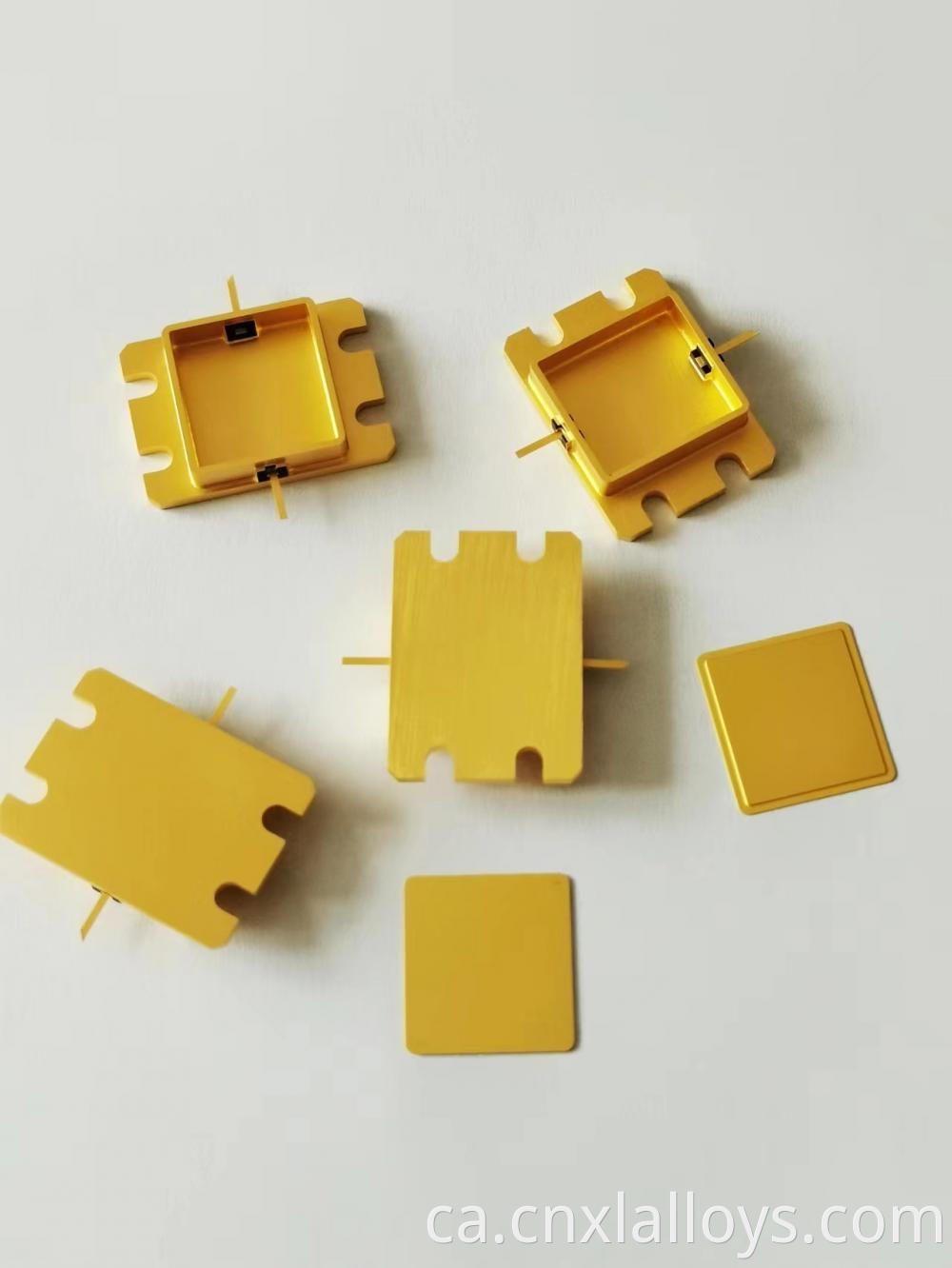

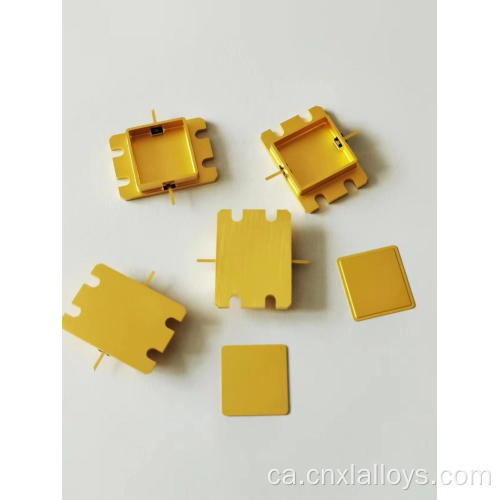

A hermetic TO-style package for high-power RF transistors

Característiques i avantatges

Dissipació d’alta potència: La base de metall sòlida proporciona una ruta de resistència tèrmica molt baixa al dissipador de calor, permetent funcionar els transistors a nivells alts de potència.
Fiabilitat hermètica: els segells de vidre a metall o ceràmica a metall creen un autèntic recinte hermètic, protegint la matriu de semiconductors de la humitat i els contaminants durant la màxima vida.
Capses de corrent elevat: les opcions per als cables de Kovar amb cordó de coure proporcionen una baixa resistència elèctrica per a aplicacions de gran corrent.
Esquemes estàndard de la indústria: estàndard JEDEC per als paquets asseguren la compatibilitat i la facilitat del disseny.
Construcció robusta: dissenyada per suportar el xoc mecànic extrem, les vibracions i el ciclisme tèrmic segons els estàndards militars.

Escenaris de sol·licitud

Els paquets a l'estil són els caps de treball per a dispositius de potència discrets en sistemes d'alta fiabilitat:

Avionics i defensa: amplificadors de potència de RF, sistemes de radar i fonts d’alimentació.
Industrial: controladors de motor d’alta potència, equips de soldadura i commutació d’energia.
Espai: sistemes de gestió i comunicació de potència per satèl·lit.
Àudio de gamma alta: amplificadors de potència d'alta fidelitat.

Beneficis per als clients

Fiabilitat definitiva: trieu un paquet amb un historial de rendiment durant dècades en les aplicacions més crítiques.
Rendiment tèrmic superior: assegureu -vos que els vostres dispositius d’energia siguin frescos i funcionin de manera eficient amb un paquet dissenyat per a la dissipació de calor.
Muntatge simplificat: el disseny de cargol proporciona un mètode senzill i segur per muntar el dispositiu.
Una base per a la potència: una solució d’envasament d’electrònica de confiança per a tot tipus de semiconductors discrets d’alta potència.

Preguntes freqüents (preguntes freqüents)

P1: Quina diferència hi ha entre un paquet TO-254 i un TO-257?

A1: tots dos són paquets de 3 ploms i brides, però tenen diferents dimensions i llançaments de plom. El TO-254 és més gran (aproximadament 13,7 x 20,2 mm) amb un to de plom de 3 mm, mentre que el TO-257 és menor (aproximadament 10,6 x 16,5 mm) amb un pas de plom de 2,54 mm. L'elecció depèn dels requisits de potència específics i la disposició del PCB. [1]

P2: Quin és l’avantatge d’un plom Kovar de coure?

A2: Kovar s’utilitza per a cables perquè el seu CTE coincideix amb el vidre i la ceràmica, permetent un segell hermètic fiable. Tot i això, Kovar té una resistència elèctrica relativament alta. Un plom Kovar de coure combina un exterior Kovar (per segellar) amb un interior de coure (per a una conductivitat elèctrica elevada), oferint el millor dels dos mons per a aplicacions de gran corrent. [1]

P3: Aquests paquets són adequats per a transistors GaN?

A3: Sí. Quan es configuren amb un dissipador de calor BEO i optimitzats per a una baixa inductància, aquests paquets poden ser una opció excel·lent per allotjar dispositius Gan d’alta potència, especialment en aplicacions militars i aeroespacials on es requereix hermeticitat.
