| Tipus de pagament: | T/T,Paypal |
| Incoterm: | FOB |
| Min. Ordre: | 50 Piece/Pieces |
| Transport: | Ocean,Land,Air,Express |
| Port: | Shanghai |
Model núm.: CQFN24A
Marca: XL
Place Of Origin: China
| Unitats de venda | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

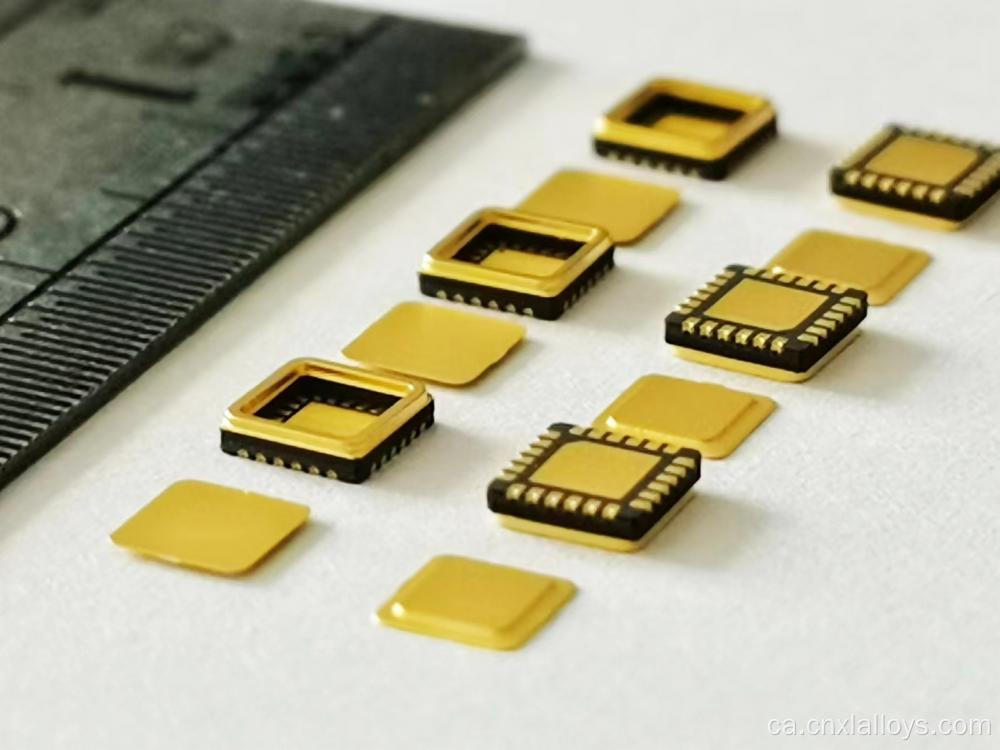

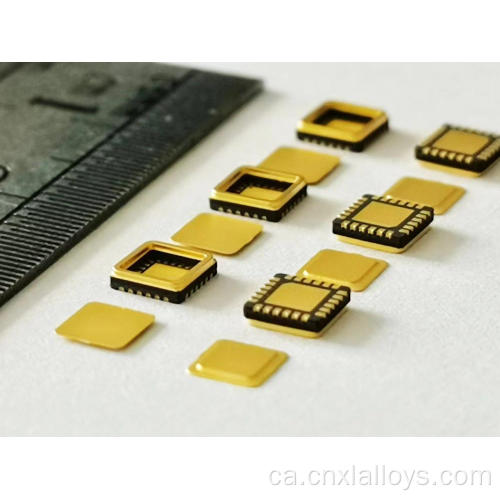

El paquet ceràmic quadrat de quadres (CQFN) de ceràmica és una solució de muntatge de superfície d’alt rendiment dissenyada per a electrònica moderna i d’alta freqüència. Aquesta forma avançada d’ embalatge IC de ceràmica ofereix un recinte compacte, lleuger i fiable per a RFICs i circuits digitals d’alta velocitat. En substituir els cables tradicionals per pastilles metal·litzades a la part inferior del paquet, el CQFN redueix notablement la ruta elèctrica, donant lloc a un excel·lent rendiment d’alta freqüència amb parasitis baixos. La seva robusta construcció de ceràmica proporciona una gestió tèrmica i una protecció hermètica superiors, cosa que la converteix en l’elecció ideal per a aplicacions miniaturitzades i exigents.
| Parameter | Specification |
|---|---|
| Available Pin Counts | 12, 16, 20, 24, 32, 40, and custom configurations |
| Typical Body Sizes | 3x3 mm, 4x4 mm, 5x5 mm, 7x7 mm |
| Typical Pitch | 0.5 mm, 0.635 mm |
| Body Material | Multilayer Alumina ($Al_2O_3$) Ceramic |
| Frequency Performance | Up to 30 GHz |
| Sealing Options | Solder sealing (hermetic) or glue sealing (non-hermetic) |
| Compliance Standard | GJS1420B-2011 (General specification for packages of semiconductor integrated circuits) |
El rendiment destacat del CQFN fa que sigui una elecció superior per a:
P1: Quina diferència hi ha entre un CQFN i un QFN de plàstic?
A1: Les diferències principals són materials i fiabilitat. Un CQFN utilitza un cos ceràmic i es pot segellar hermèticament, oferint un rendiment tèrmic superior i protecció ambiental per a aplicacions d’alta fiabilitat. Un QFN de plàstic no és hermètic i s’utilitza normalment en productes de consum i comercial.
P2: Com es solda el paquet CQFN al PCB?
A2: El CQFN es soldera mitjançant un procés de soldadura de refrigeració estàndard. La pasta de soldadura s’imprimeix a les pastilles PCB, el component es col·loca a la part superior i tot el conjunt es passa per un forn de reflex per fondre la soldadura i formar les connexions.
P3: Es pot personalitzar la disposició de les pastilles?
A3: Sí. Podem personalitzar el nombre de pastilles, el terreny de joc i la mida i la forma del coixinet tèrmic central per complir els requisits específics del vostre circuit integrat.
