Model núm.: CSOP28
Marca: XL
Place Of Origin: China
| Unitats de venda | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

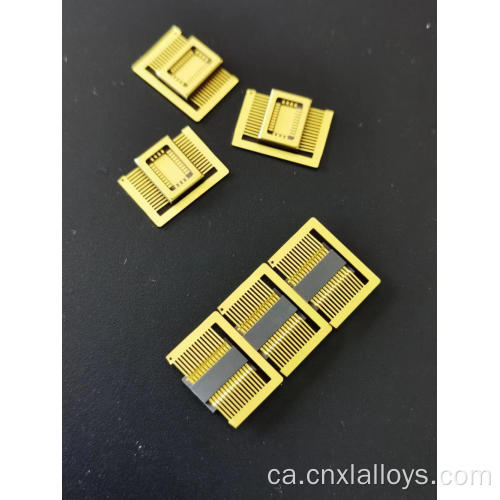

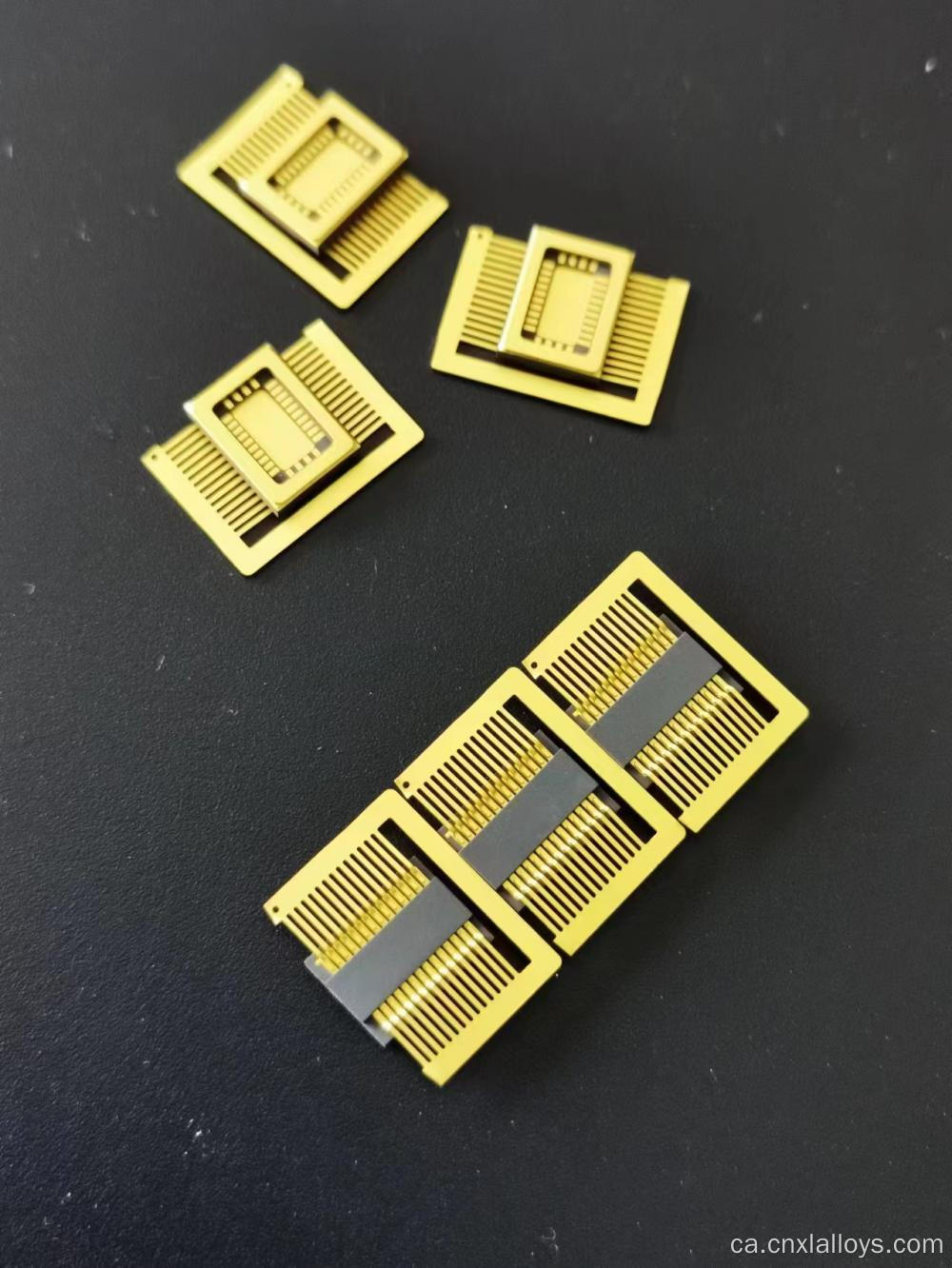

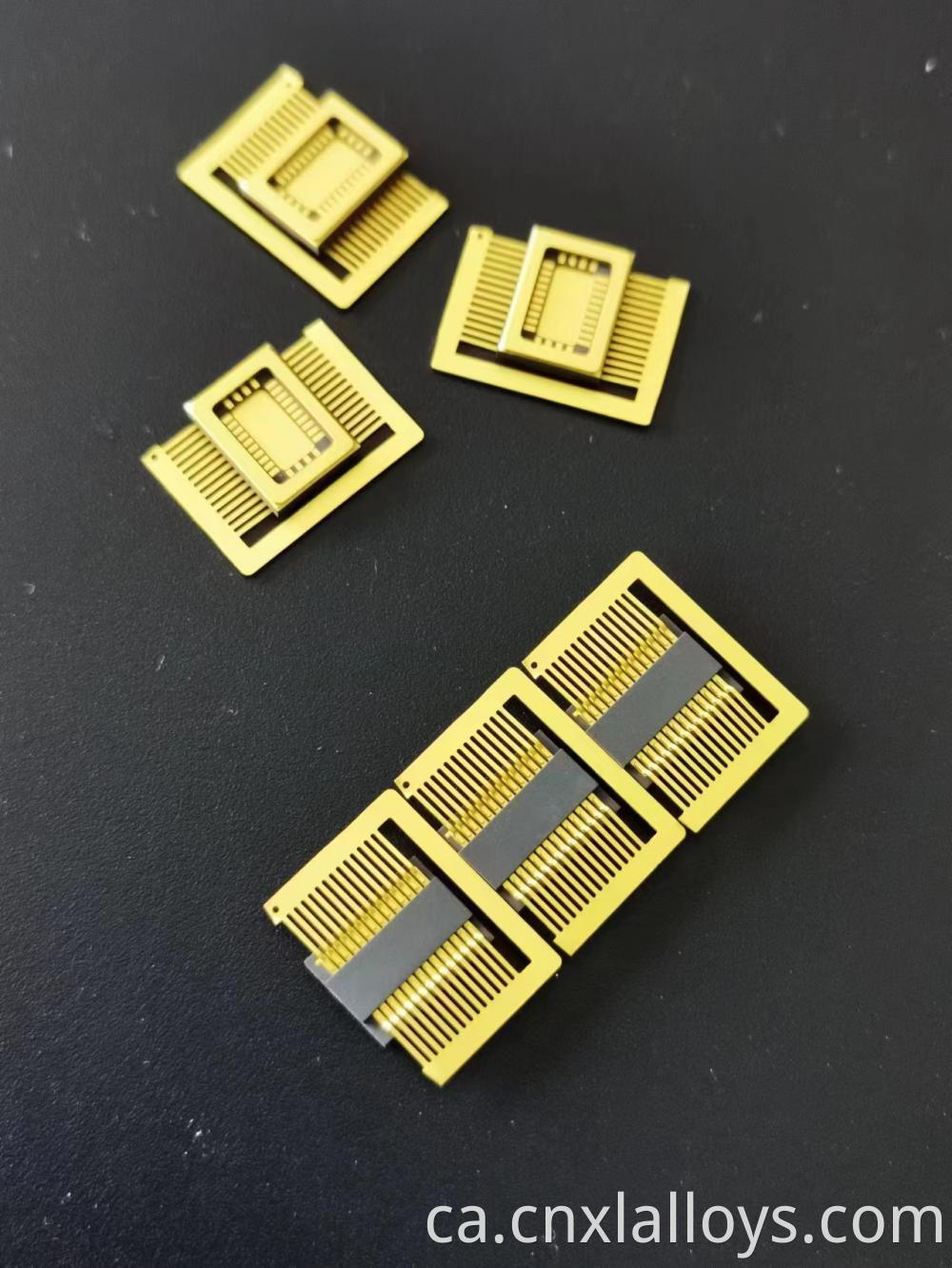

El paquet de contorn petit ceràmic (CSOP) combina els avantatges d’estalvi d’espai de la tecnologia de muntatge superficial amb la fiabilitat inigualable d’un recinte de ceràmica hermètica. El nostre CSOP-28 és un paquet de 28 plom dissenyat per a ICs analògics, de senyal mixt i digital d’alt rendiment que requereixen una protecció ambiental robusta i una excel·lent estabilitat tèrmica. Aquest paquet és el que és el principal element per a aplicacions exigents en els sectors d'automoció, industrial i telecomunicacions. Proporciona una actualització significativa en la fiabilitat i el rendiment dels paquets de plàstic estàndard.
Els nostres paquets CSOP-28 estan dissenyats per a precisió i fiabilitat.
| Parameter | Specification (Model: CSOP28C) |
|---|---|
| Lead Count | 28 |
| Lead Pitch | 0.635 mm |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Material / Finish | Kovar / Gold (Au) over Nickel (Ni) |
| Die Cavity Dimensions (A x B) | 10.39 mm x 6.39 mm |
| Overall Dimensions (C x D) | 12.56 mm x 8.68 mm |
| Package Thickness | 1.4 mm |
| Sealing Method | Au-Sn Solder Seal |
| Hermeticity | Meets MIL-STD-883 requirements |
El petit esquema i el pas fi permeten dissenys de PCB d’alta densitat, permetent més funcionalitat en una petjada de producte més petita en comparació amb els paquets de forat com els dipòsits.
La capacitat d’aconseguir un veritable segell hermètic fa que el CSOP sigui ideal per a aplicacions que operen en ambients durs amb extrems de temperatura, humitat o exposició a productes químics, un requisit clau en els envasos d’electrònica d’automoció .
Els cables que compleixen els "Gull-Wing" estan dissenyats per absorbir l'estrès termo-mecànic entre el paquet ceràmic i el PCB, evitant la fatiga de l'articulació de soldadura i garantir la fiabilitat a llarg termini a través de milers de cicles de temperatura.
El cos ceràmic d’alumina condueix de manera eficient la calor del circuit integrat al PCB, garantint un rendiment estable per a components sensibles tèrmicament com ara amplificadors de precisió i referències de tensió.
El CSOP és un paquet versàtil per a una àmplia gamma d’ICS d’alt rendiment:
Els nostres CSOP es fabriquen mitjançant un procés de ceràmica multifuncional madur (HTCC). Cada lot experimenta un control de qualitat rigorós, incloent la verificació dimensional, la mesura del gruix de la placa i les proves d’hermeticitat, per assegurar que cada paquet compleixi els nostres estàndards exigents.
P1: Quin és l’avantatge principal d’un CSOP sobre un paquet de soic de plàstic estàndard?
A1: L’avantatge principal és la fiabilitat. Un CSOP es pot segellar hermèticament, fent que sigui impermeable a la humitat, que és un mecanisme de fracàs important per als paquets de plàstic. A més, el cos ceràmic ofereix un rendiment tèrmic superior. Això fa que el CSOP triï per a qualsevol aplicació on la fiabilitat a llarg termini sigui fonamental.
P2: Quines són les millors pràctiques per soldar paquets CSOP?
A2: CSOPS s’ha de muntar mitjançant processos de soldadura de refrigeració SMT estàndard. És important utilitzar un perfil de refut controlat, tal i com recomana el fabricant de pasta de soldadura per assegurar les juntes de soldadura d’alta qualitat sense sotmetre el paquet a una tensió tèrmica excessiva. La inspecció òptica visual o automatitzada (AOI) s’ha d’utilitzar per verificar el post-reflow de qualitat conjunta de soldadura.
P3: Hi ha disponibles altres comptes de pin i mides del cos?
A3: Sí. Oferim una àmplia família de paquets de ceràmica a l’estil SOP, amb recomptes de pin que oscil·len entre 4 i 56 i diverses amplades del cos i llançaments de plom. També podem desenvolupar petjades personalitzades per complir els vostres requisits específics.
