Model núm.: DIP24
Marca: XL
Place Of Origin: China
| Unitats de venda | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

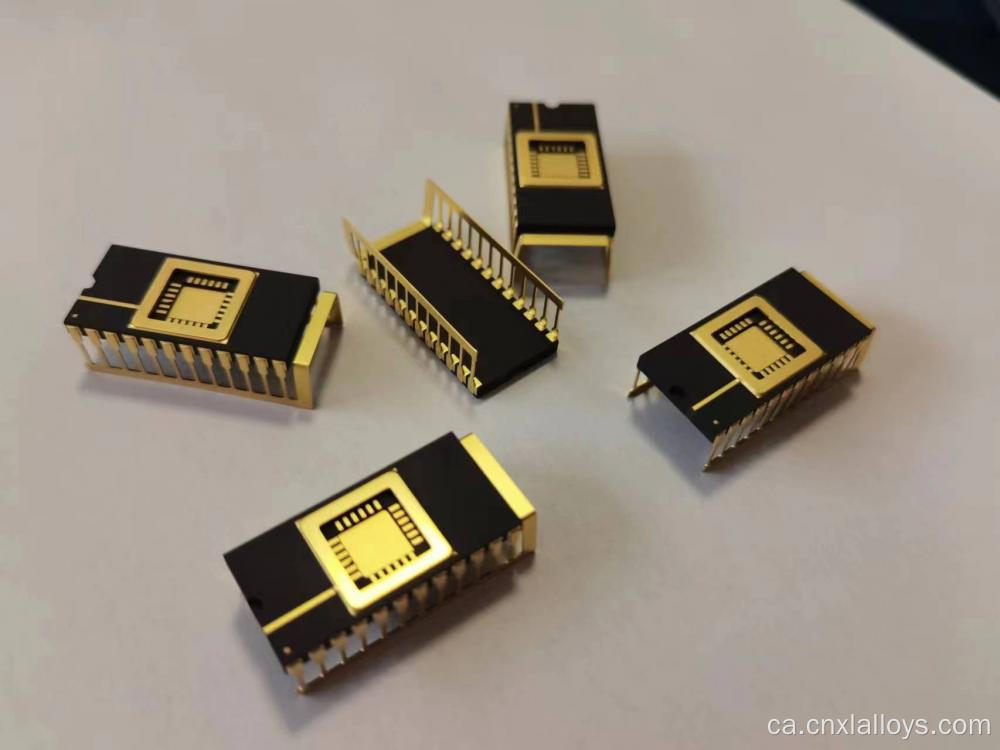

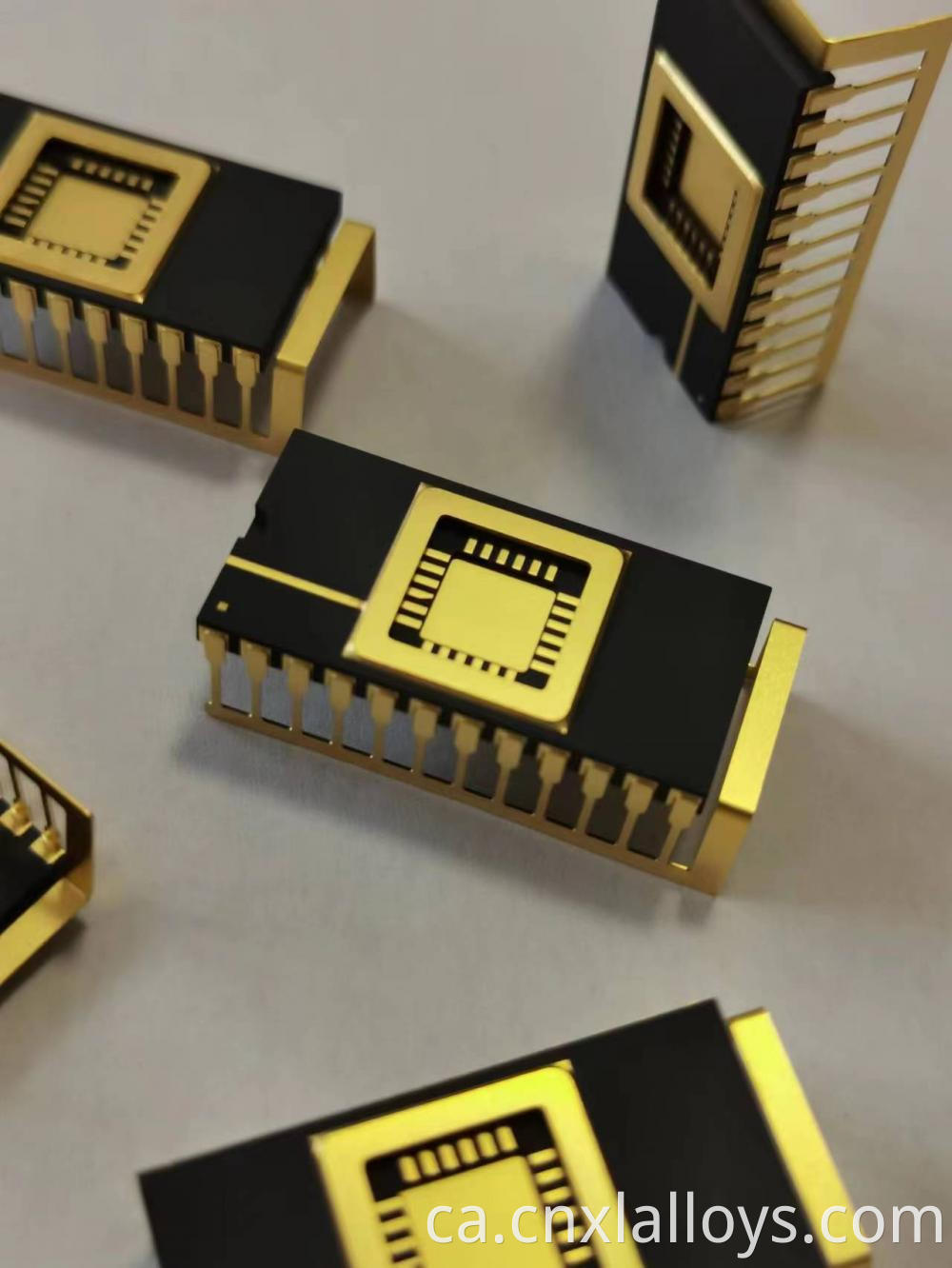

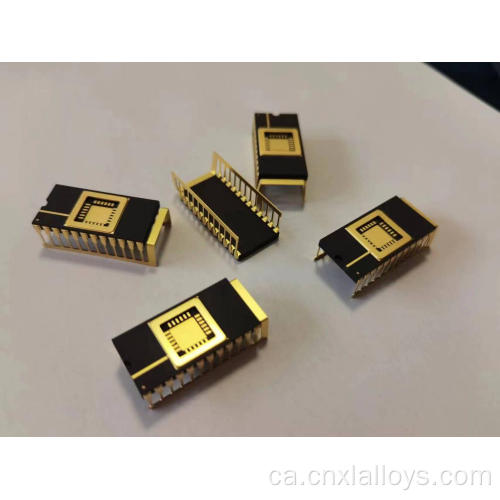

El paquet en línia de doble ceràmica de 24 pins (CDIP) és una solució de forat de gran fiabilitat per allotjar circuits integrats més complexos, com ara microcontroladors, EPROMs i xips especialitzats en interfície. Construït amb un cos de ceràmica multicapa robust i un disseny hermèticament segellable, el CDIP-24 ofereix una protecció superior i un rendiment tèrmic en comparació amb els seus homòlegs de plàstic. És la norma de la indústria per a aplicacions en sistemes comercials industrials, aeroespacials i de llarga vida on la fallada del dispositiu no és una opció. El seu format de forat a través dels usuaris també el fa ideal per a prototips i sistemes que puguin requerir una rendibilitat de camp.
Els nostres paquets CDIP-24 s’adhereixen a estàndards estrictes de JEDEC per a dimensions i qualitat.
| Parameter | Specification |
|---|---|
| Lead Count | 24 |
| Lead Pitch | 2.54 mm (0.100 inch) |
| Row Spacing | 15.24 mm (0.600 inch) "Wide" format |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Frame Material | Kovar (Fe-Ni-Co Alloy) |
| Sealing Method | Hermetic; Parallel Seam Weld or Au-Sn Solder Seal |
| Hermeticity | Guaranteed to meet MIL-STD-883 leak rate requirements |
El benefici fonamental del nostre CDIP-24 és el veritable segell hermètic, que aïlla el circuit integrat de la humitat, la humitat i els contaminants a l’aire. Aquest és l’estàndard d’or per als envasos de ceràmica IC i és essencial per a la fiabilitat a llarg termini.
La construcció de ceràmica proporciona un camí de resistència tèrmica baixa per dissipar la calor de la IC, garantint un funcionament estable i evitant la degradació del rendiment a causa del sobreescalfament.
El disseny del forat és perfecte per a la presa, que permet eliminar i reemplaçar fàcilment la IC per a actualitzacions, reparacions o reprogramacions (en el cas dels EPROMs). Això simplifica el desenvolupament i estén la vida del producte final.
La combinació d’un cos ceràmic rígid i els forts cables de metall crea un paquet que pot suportar una tensió, xoc i vibració mecànics importants, cosa que el fa adequat per a ambients industrials durs.
El CDIP-24 és el paquet ideal per a una àmplia gamma de components crítics:
Podem proporcionar connexions d’encaminament interna personalitzades i de pla de terra dins del cos ceràmic de diverses capes per optimitzar el rendiment de la vostra IC específica. Cada paquet que produïm està subjecte a controls de qualitat estrictes per assegurar -se que compleix els nostres alts estàndards de fiabilitat i rendiment.
P1: Quina diferència hi ha entre una immersió de 0,300 "i 0,600" d'ample?
A1: Es refereix a l’espai entre les dues files de pins. El recompte de pins més petit (fins a 20 pins) sovint utilitza un espai "estret" de 0,300 ", mentre que el recompte de pins més gran com aquesta versió de 24 pins utilitza un espai" ampli "de 0,600" per adaptar-se a una matriu més gran dins del paquet.
P2: es poden comprar aquests paquets amb una finestra per a EPROMs que es poden fer servir UV?
A2: Sí. Aquest estil de paquet està cèlebrement disponible amb una finestra de quars integrada a la tapa, cosa que permet esborrar la matriu d’EPROM amb llum ultraviolada per a la reprogramació. Especifiqueu aquest requisit a l’hora de fer la comanda.
P3: Quina és la millor manera de soldar aquests paquets?
A3: Per a la producció massiva, la soldadura d’ones és el mètode més comú i eficient. Per a treballs de prototipat o reparació, la soldadura manual amb un ferro de soldadura controlada per temperatura és perfectament acceptable. A causa de la seva construcció robusta, els CDIP són molt tolerants als processos de soldadura manuals.
