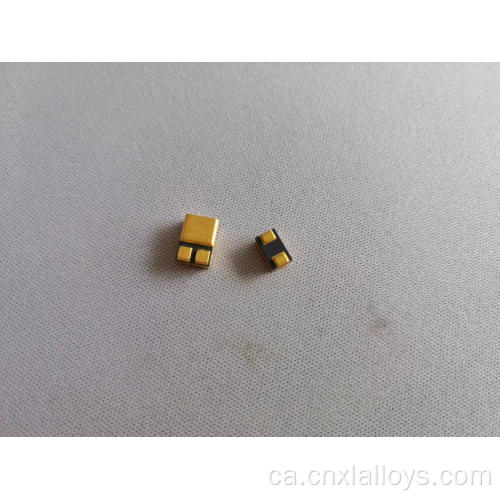

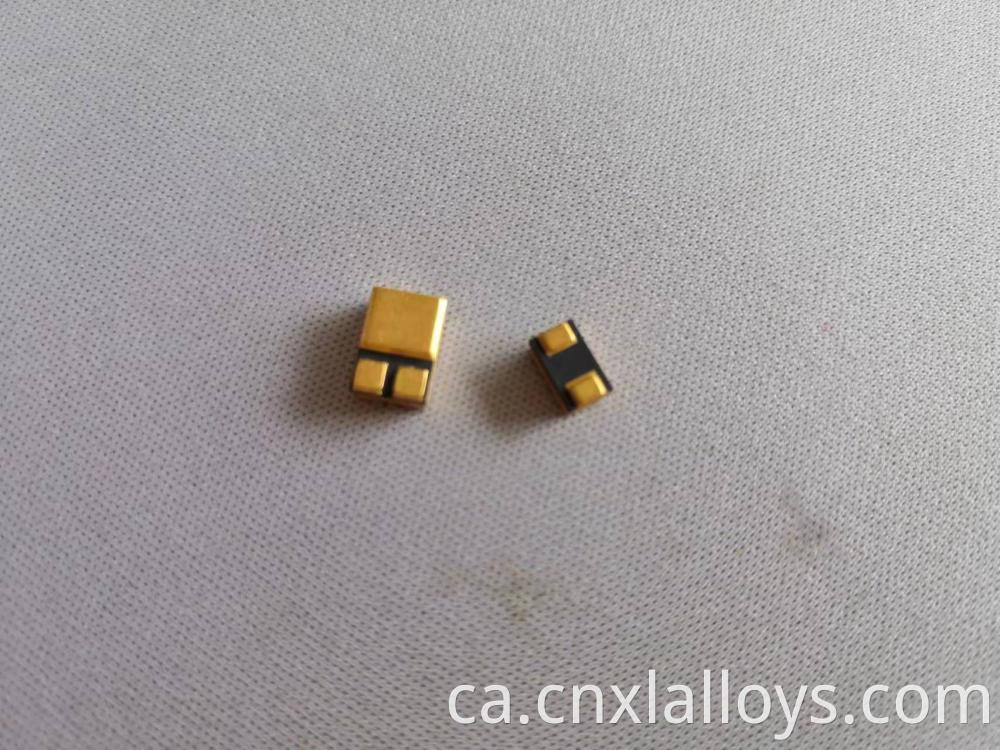

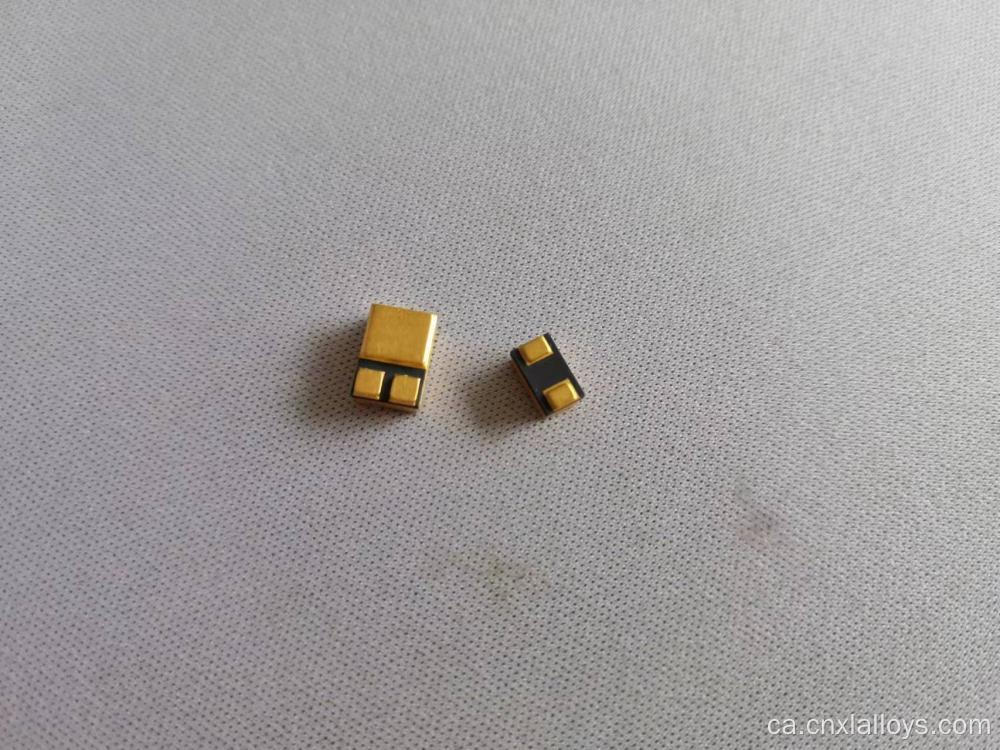

Model núm.: SMD-0.1

Marca: XL

Place Of Origin: China

Embalatge i lliurament

Unitats de venda

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Descripció del producte

CDIP-28: paquet de doble ceràmica de 28 pins en línia

Visió general del producte

El paquet en línia de doble ceràmica de 28 pins (CDIP) és una solució de forat de gran fiabilitat per a circuits integrats complexos com els microcontroladors, xips de memòria i ASIC personalitzats. Construït amb un cos de ceràmica multicapa robust i un marc de plom Kovar, el CDIP-28 es pot segellar hermèticament per proporcionar la protecció màxima contra els factors ambientals. És l’estàndard d’or per a aplicacions d’alta fiabilitat on la durabilitat i la servei són primordials, oferint un rendiment tèrmic superior i longevitat en comparació amb qualsevol immersió de plàstic.

Especificacions tècniques

Parameter	Specification (Model: DIP28H)
Lead Count	28
Lead Pitch	2.54 mm
Row Spacing	15.24 mm (0.600 inch "Wide" format)
Body Material	Multilayer Alumina (Al₂O₃) Ceramic
Lead Frame Material	Kovar (Fe-Ni-Co Alloy)
Die Cavity Dimensions (A x B)	16.30 mm x 9.00 mm
Sealing Method	Au-Sn Solder Seal (Hermetic)
Compliance	Designed to meet MIL-STD-883 reliability standards

Imatges de producte

A high-reliability 28-pin hermetic CDIP for complex ICs

Característiques i avantatges

Fiabilitat definitiva: el segell hermètic aïlla la IC de la humitat i els contaminants, essencial per a la fiabilitat a llarg termini en qualsevol entorn.
Dissipació tèrmica excel·lent: El cos ceràmic proporciona un camí de resistència tèrmica baixa per dissipar la calor, garantint un funcionament estable IC.
SERVEIBILITAT: El disseny de forat és ideal per a la presa, permetent un fàcil substitut de la IC per a actualitzacions, reparacions o reprogramacions.
Construcció duradora: el cos ceràmic rígid i els forts cables metàl·lics creen un paquet que suporta una tensió mecànica important.

Escenaris de sol·licitud

El CDIP-28 és el paquet ideal per a una àmplia gamma de components crítics:

Microcontroladors (MCU): MCU de 8 bits i 16 bits utilitzats en sistemes d’automatització industrial i integrats.
Dispositius de memòria: EPROMS, EEPROMS i RAM estàtic (SRAM) que requereixen protecció hermètica.
Suport del sistema heretat: reemplaçaments desplegables per a processadors vintage i xips de suport en equips de llarga vida.

Beneficis per als clients

Protegiu els vostres ICS crítics: protegiu els vostres circuits integrats més valuosos amb el nivell final de protecció ambiental.
Disseny per a la longevitat: creeu productes amb una vida útil excepcional i taxes de fallida de camp baixes.
Simplifiqueu el manteniment: dissenyar sistemes socs de servei i actualitzar -los.

Preguntes freqüents (preguntes freqüents)

P1: Quina diferència hi ha entre una immersió ceràmica (CDIP) i una immersió de plàstic (PDIP)?

A1: La diferència clau és l’hermeticitat. Un CDIP es pot segellar hermèticament, fent -lo impermeable a la humitat. Un PDIP no és hermètic i es degradarà amb el pas del temps en condicions humides. Els CDIP s’utilitzen per a aplicacions d’alta fiabilitat on el fracàs no és una opció.

P2: Aquests paquets són adequats per al muntatge automatitzat?

A2: Sí, els CDIP són compatibles amb equips d’inserció automatitzats de forat a través i sistemes de soldadura d’ones utilitzats en la producció massiva.
